HCB-1P

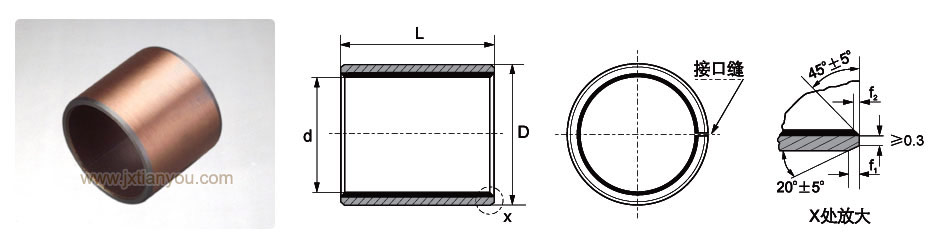

TYB-1P Reciprocating Motion Bush
unit(mm)
d d axle housing
h7
wall thickness f1 f2 l0-0.40(d≤φ30 l -0.30 / d>φ30 l -0.40)
min max 6 8 10 12 15 20 25 30 40 50 60
6 8 6-0.013
-0.028
8+0.015 0.980 1.005 0.6 0.3 0606 0608 0610
8 10 8-0.013
-0.028
10+0.015 0806 0808 0810 0812 0815
10 12 10-0.016
-0.034
12+0.018 1006 1008 1010 1012 1015 1020
12 14 12-0.016
-0.034
14+0.018 1206 1208 1210 1212 1215 1220 1225
13 15 13-0.016
-0.034
15+0.018     1310     1320
14 16 14-0.016
-0.034
16+0.018     1410 1412 1415 1420 1425
15 17 15-0.016
-0.034
17+0.018     1510 1512 1515 1520 1525
16 18 16-0.016
-0.034
18+0.018     1610 1612 1615 1620 1625
17 19 17-0.016
-0.034
19+0.021     1710 1712   1720
18 20 18-0.016
-0.034

20+0.021

    1810 1812 1815 1820 1825
20 23 20-0.020
-0.041
23+0.021 1.475 1.505 0.6 0.4     2010 2012 2015 2020 2025 2030
22 25 22-0.020
-0.041
25+0.021     2210 2212 2215 2220 2225 2230
24 27 24-0.020
-0.041
27+0.021         2415 2420 2425 2430
25 28 25-0.020
-0.041
28+0.021     2510 2512 2515 2520 2525 2530 2540 2550
28 32 28-0.020
-0.041
32+0.025 1.970 2.005 1.2 0.4         2815 2820 2825 2830 2840
30 34 30-0.020
-0.041
34+0.025       3012 3015 3020 3025 3030 3040
32 36 32-0.025
-0.050
36+0.025           3220   3230 3240
35 39 35-0.025
-0.050
39+0.025       3512 3515 3520 3525 3530 3540 3550
38 42 38-0.025
-0.050
42+0.025         3815     3830 3840
40 44 40-0.025
-0.050
44+0.025       4012   4020 4025 4030 4040

4050


unit:mm
d d axle housing
h7
wall thickness f1 f2 l0-0.40(d≤φ30 l -0.30 / d>φ30 l -0.40)
min max 20 25 30 40 50 60 70 80 100 115
45 50 45-0.025
-0.050
50+0.025 2.460 2.505 1.8 0.6 4520 4525 4530 4540 4550
50 55 50-0.025
-0.050
55+0.030 5020   5030 5040 5050 5060
55 60 55-0.030
-0.060
60+0.030     5530 5540 5550 5560
60 65 60-0.030
-0.060
65+0.030     6030 6040 6050 6060 6070
65 70 65-0.030
-0.060
70+0.030     6530 6540 6550 6560 6570
70 75 70-0.030
-0.060
75+0.030       7040 7050 7060 7070 7080
75 80 75-0.030
-0.060
80+0.030     7530 7540 7550 7560 7570 7580
80 85 80-0.030 85+0.035 2.440 2.490 1.8 0.6       8040 8050 8060 8070 8080 80100
85 90 85-0.035 90+0.035       8540   8560   8580 85100
90 95 90-0.035 95+0.035       9040 9050 9060   9080 90100
95 100 95-0.035 100+0.035         9550 9560   9580 95100
100 105 100-0.035 105+0.035         10050 10060   10080   100115
105 110 105-0.035 110+0.035           10560   10580   105115
110 115 110-0.035 115+0.035           11060   11080   110115
120 125 120-0.035 125+0.040 2.415 2.465 1.8 0.6           12060   12080 120100
125 130 125-0.040 130+0.040           12560     125100 125115
130 135 130-0.040 135+0.040           13060   13080 130100
140 145 140-0.040 145+0.040           14060   14080 140100
150 155 150-0.040 155+0.040           15060   15080 150100
160 165 160-0.040 165+0.040           16060   16080 160100 160115
180 185 180-0.040 185+0.046 2.415 2.465 1.8 0.6               18080 180100
190 195 190-0.046 195+0.046               19080 190100
200 205 200-0.046 205+0.046           20060   20080 200100
220 225 220-0.046 225+0.046               22080 220100
250 255 250-0.046 255+0.052 2.415 2.465 1.8 0.6               25080 250100
260 265 260-0.052 265+0.052               26080 260100
280 285 280-0.052 285+0.052               28080 280100
300 305 300-0.052 305+0.052               30080 300100
