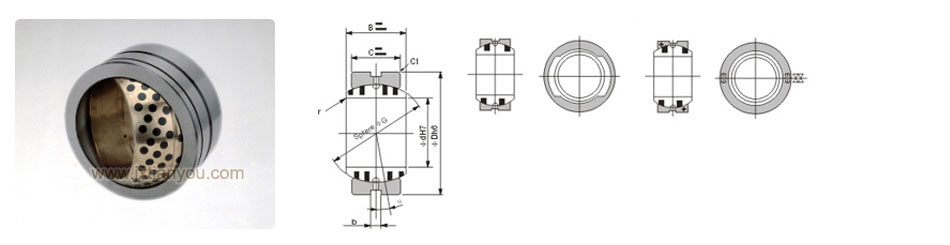

TYBQ镶嵌型固体润滑球面轴承

该产品是以高强度铜合金为基体，并在铜合金面上开出排列有序大小适当的孔穴，再镶嵌固体润滑剂而成的轴承。

这种轴承的优点是使用寿命长，耐磨性能好，摩擦系数小，不需要加油润滑．特别是在低速度高负荷下是有其它轴承不可比拟的特点。

为了满足顾客的要求，适应更多的工况场合，本公司研制了不同基体材料的TYB轴承，供选用。

该产品广泛应用在水工机械中的弧门支铰轴承，球形关节轴承，定轮滑动轴承、水轮机导叶轮轴承、建筑机械、桥梁、化工、冶金、石油、船舶并在各种机械设备中已成为定型产品。

TYBQ镶嵌型固体润滑球面轴承尺寸表

尺寸(mm)									倾斜角度	径向承载值 KN	径向承载值 KN	臺肩尺寸(mm)
D	d	d1	B	C	b	M	r1 最小	r2 最小	αо	动	静	dk 最小	dk ****
100	150	135	71	67	7.5	4	1.0	1.0	2	660	1150	126	114
110	160	145	78	74	7.5	4	1.0	1.0	2	790	1400	135	122
120	180	160	85	80	7.5	4	1.0	1.0	2	930	1650	149	135
140	210	185	100	95	7.5	4	1.0	1.0	2	1320	2350	173	155
160	230	210	115	109	7.5	4	1.0	1.0	2	1760	3100	196	175
180	260	240	128	122	7.5	4	1.1	1.1	2	2280	4100	224	203
200	290	260	140	134	11.5	5	1.1	1.1	2	2600	4800	242	219
220	320	290	155	148	13.5	6	1.1	1.1	2	3300	6000	270	245
240	340	310	170	162	13.5	6	1.1	1.1	2	3900	7000	289	259
260	370	340	185	175	15.5	7	1.1	1.1	2	4600	8400	317	285
280	400	370	200	190	15.5	7	1.1	1.1	2	5500	9600	345	311
300	430	390	212	200	15.5	7	1.1	1.1	2	6100	11000	363	327
