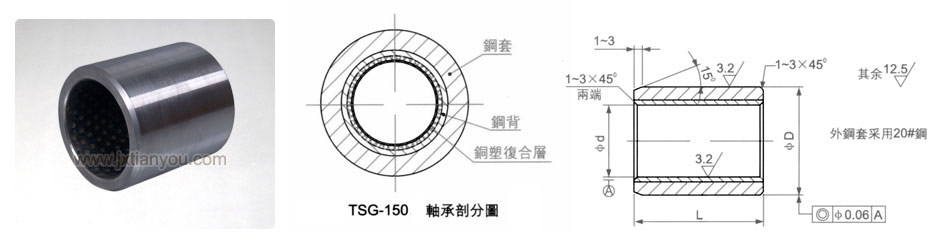

TSG-150钢基铜塑复合材料轴承
TSG是高强度底摩擦材料，TSG是塑料层能够减少摩擦和抵抗磨损，钢铁支持者供给高的机械力在青铜层上抵抗磨损，使用塑料青铜注入起到润滑的作用。TSG-150，TSG-50广泛使用在建筑工程，船舶机械，冶金工业，TSG-2使用在水力电气站等等。
TSG-150是SF-2的改进型。它的承载能力和耐磨性能比SF-2好得多，适用于承载力更大的轴承。近年修建的凌津滩，飞来峡等工程，使用的滚轮轴承就是TSG-150轴承。
TSG-150轴承它是要根据接触力学和固体润滑原理设计加工而成的钢基铜塑复合材料。铜球粒径****D=0.8mm；颗粒级配为d=(1~0.707)d，铜塑复合层露铜面积占总面积约10%。这样构成的材料，钢板主要承担机械荷载，铜层抗磨，嵌入铜球间隙的塑料则起润滑作用。所以该材料TSG-150具有接近于钢材的机械强度，铜的抗磨能力和塑料的底摩性能。
| 型号 | TSG-150 | TS-2 | |
|---|---|---|---|
| 复合层厚度（mm） | 1-1.5 | 0.5-0.8 | |
| 允许磨损深度（mm） | 0.5 | 0.3 | |
| ****承载能力(N/mm2) | 100 | 40 | |
| 摩擦系数 | 时效 | 0.15 | 0.14 |
| 静（水） | 0.12 | 0.12 | |
| 动（min) | 0.08 | 0.07 | |
| 外观 | 允许塑料有少量氣孔 | ||
| Unit(单位)：mm | ||||
| φd(r8) | φd(E9) | 座孔(f7) | 轴径(f7) | L0-0.5 |
|---|---|---|---|---|
| 100+0.105 +0.051 |
80+0.134 +0.060 |
100+0.035 +0 |
80-0.030 -0.060 |
60≤L≤120 |
| 120+0.108 +0.054 |
100+0.159 +0.072 |
120+0.035 +0 |
100-0.036 -0.071 |
|
| 140+0.126 +0.063 |
120+0.159 +0.072 |
140+0.04 +0 |
120-0.036 -0.071 |
100≤L≤150 |
| 180+0.131 +0.068 |
150+0.185 +0.085 |
180+0.04 +0 |
150-0.043 -0.083 |
100≤L≤200 |
| 220+0.152 +0.080 |
190+0.215 +0.100 |
220+0.046 +0 |
190-0.050 0.096 |
150≤L≤250 |
| 300+0.179 +0.098 |
260+0.240 +0.110 |
300+0.052 +00 |
260-0.056 -0.108 |
150≤L≤300 |
| 360+0.203 +0.114 |
320+0.265 +0.125 |
360+0.057 +0 |
320-0.062 -0.119 |
200≤L≤350 |
| 非标准尺寸按原来加工 | ||||
