锌基耐磨合金的特点
作为优良的易损材料,自身具有优良的减磨、耐磨性、其对配磨件的磨损比铜合金小。从而提高了机械传动零碎件的使用寿命,保持了机械加工精度。延长了机械维护周期,提高了生产效率,对润滑油的亲和性好,且导热率高于铜合金数倍,散热快,工作中保持较低的温度,抗咬合性能优良。
锌基耐磨合金的三大使用优势
比重小于铜合金,花两个的钱用三个。具有减磨性、耐磨性能好、使用寿命高于铜合金。散热快、抗咬合性好。
锌基耐磨合金的运用
这类轴承用于各种工程机械用来替代传统的铜合金制造的轴套、轴瓦、滑块、齿轮、蜗轮等减磨材料。并在锻压机床、水泵、注塑机、轧钢、石油、矿山、起重、阀门等行业应用,均取得成功并得到充分肯定。
zqsn6-6-3 | zqsn10-1 | zqa19-4 | 锌基合金 | |
---|---|---|---|---|
抗拉强度n/mm2 | 180~220 | 220~250 | 400~500 | 400~460 |
延伸率% | 6 | 3~5 | 10 | 1.5~4.0 |
硬度hb | 65 | 80 | 110 | 95 |
摩擦系数(干摩擦) | 0.16 | 0.14 | 0.16 | 0.12 |
摩擦系数(油润滑) | 0.16 | 0.14 | 0.16 | 0.10 |
比重g/mm3 | 8.82 | 8.98 | 7.7 | 6.0 |
线膨胀10-a | 17.1 | 18.5 | 18.1 | 25 |
导热率c.s.c | 0.22 | 0.12 | 0.14 | 0.24 |
压缩永久变形量400n/mm2 | <0.05 | <0.05 | <0.05 | <0.05 |
最高使用温度 | 300℃ | 300℃ | 300℃ | 150℃ |
使用极限pv值 | 0.5n/mm2.m/s | 0.5n/mm2.m/s | 0.5n/mm2.m/s | 0.5n/mm2.m/s |
极限动载荷mm2 | 30n/mm2 | 40n/mm2 | 50n/mm2 | 50n/mm2 |
同时TYb可根据客户提供各种合金材料 |
锌基耐磨合金的金相组织
锌基耐磨合金属于高强度、高耐性轴承,广泛用于制作结构件和机器中的轴套、滑块、滑板、齿轮、蜗轮等。
轴承尺寸 | 轴承硬度 | 滑动速度 | 单位压力 | 运动方式 | 对磨轴 | 试验时间 | 润滑条件 |
---|---|---|---|---|---|---|---|
φ40×φ50×l30 | ≥98hb | v=1.0m/min | p=24.5n/mm2 | 回转 | 45#hrc40-45ra0.8 | 50小时 | 干摩擦 |
单位:mm | |||||||

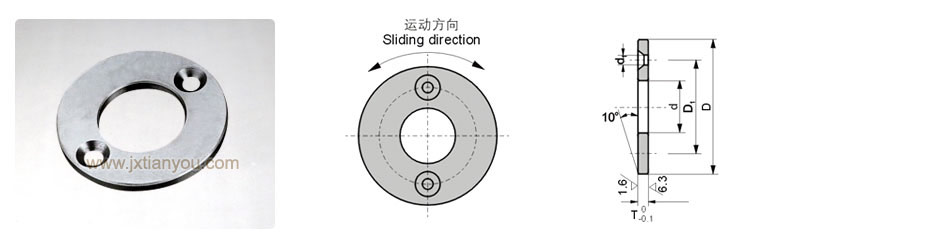

stanard no. | d | d | t0 -0.1 |
bolt | |||
---|---|---|---|---|---|---|---|
d1 | q'ty | size | d1 | ||||
TYxjw-10 | 10.2 | 30 | 3 | ||||
TYxjw-12 | 12.2 | 40 | 28? | 2 | m3 | 3.5 | |
TYxjw-13 | 13.2 | ||||||
TYxjw-14 | 14.2 | ||||||
TYxjw-15 | 15.2 | 50 | 35 | ||||
TYxjw-16 | 16.2 | ||||||
TYxjw-16n | |||||||
TYxjw-18 | 18.2 | 35 | 2 | m3 | 3.5 | ||
TYxjw-20 | 20.2 | 5 | m5 | 6 | |||
TYxjw-20n | |||||||
TYxjw-25 | 25.2 | 55 | 40 | 2 | m5 | 6 | |
TYxjw-25n | |||||||
TYxjw-30 | 30.2 | 60 | 45 | 2 | m5 | 6 | |
TYxjw-35 | 35.2 | 70 | 50 | ||||
TYxjw-40 | 40.2 | 80 | 7 | 60 | m6 | 7 | |
TYxjw-45 | 45.2 | 90 | 67.5 | ||||
TYxjw-50 | 50.2 | 100 | 8 | 75 | |||
TYxjw-55 | 55.2 | 110 | 85 | ||||
TYxjw-60 | 60.2 | 120 | 90 | m8 | 9 | ||
TYxjw-65 | 65.2 | 125 | 95 | ||||
TYxjw-70 | 70.2 | 130 | 10 | 100 | |||
TYxjw-75 | 75.2 | 140 | 110 | ||||
TYxjw-80 | 80.2 | 150 | 120 | ||||
TYxjw-90 | 90.2 | 170 | 140 | m10 | 11 | ||
TYxjw-100 | 100.2 | 190 | 160 | ||||
TYxjw-120 | 120.2 | 200 | 175 |
