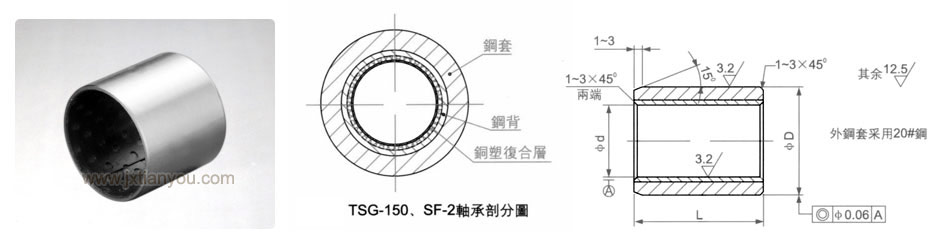

SF-2钢基铜塑复合材料轴承
SF-2塑料是改性聚甲醛,机械性能比聚四氟乙烯好,它的承载能力、耐磨性能都比SF-1大。抗老化能力虽不太好,但在密闭避光的水工轴承中,也足够可用二十年以上。TSG-150是SF-2的改进型。它的承载能力和耐磨性能比SF-2好得多,适用于承载力更大的轴承。近年修建的凌津滩,飞来峡等工程,使用的滚轮轴承就是TSG-150轴承。
钢基铜塑复合材料是钢背上烧结多孔铜球,再填充塑料而成。两种不同电位的金属结合在一起,一般而言会产生电化学腐蚀。八十年代初,将其应用于水电工程时,开始比较担心,但经过近20年的实践,电化学腐蚀现象并不严重,实际上镀铜、镀锡等现象在现实生活中比比皆是。所以电腐蚀不必过份担心。
型号 | TSG-150 | TS-2 | |
---|---|---|---|
复合层厚度(mm) | 1-1.5 | 0.5-0.8 | |
允许磨损深度(mm) | 0.5 | 0.3 | |
****承载能力(N/mm2) | 100 | 40 | |
摩擦系数 | 时效 | 0.15 | 0.14 |
静(水) | 0.12 | 0.12 | |
动(min) | 0.08 | 0.07 | |
外观 | 允许塑料有少量氣孔 |
Unit(单位):mm | ||||
φd(r8) | φd(E9) | 座孔(f7) | 轴径(f7) | L0-0.5 |
---|---|---|---|---|
100+0.105 +0.051 |
80+0.134 +0.060 |
100+0.035 +0 |
80-0.030 -0.060 |
60≤L≤120 |
120+0.108 +0.054 |
100+0.159 +0.072 |
120+0.035 +0 |
100-0.036 -0.071 |
|
140+0.126 +0.063 |
120+0.159 +0.072 |
140+0.04 +0 |
120-0.036 -0.071 |
100≤L≤150 |
180+0.131 +0.068 |
150+0.185 +0.085 |
180+0.04 +0 |
150-0.043 -0.083 |
100≤L≤200 |
220+0.152 +0.080 |
190+0.215 +0.100 |
220+0.046 +0 |
190-0.050 0.096 |
150≤L≤250 |
300+0.179 +0.098 |
260+0.240 +0.110 |
300+0.052 +00 |
260-0.056 -0.108 |
150≤L≤300 |
360+0.203 +0.114 |
320+0.265 +0.125 |
360+0.057 +0 |
320-0.062 -0.119 |
200≤L≤350 |
非标准尺寸按原来加工 |
