首 页 > 天佑产品分类 > 复合系列自润滑轴承 > TYB720

双金属轴承 HCB720

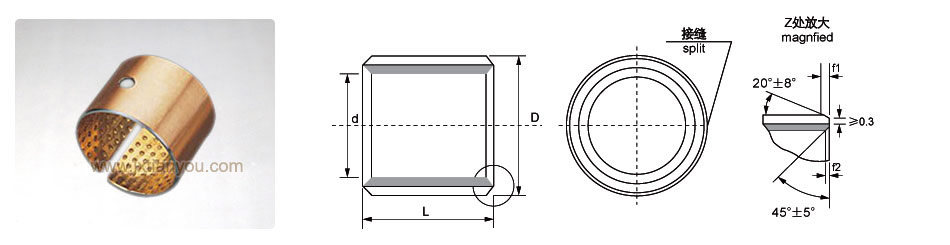

TYB720 双金属轴承
Unit(单位):mm
d D Axle
h8
Housing
bore
Installed
bearing
d
Wall thickness Oil
hole
f1 f2 L 0-0.40
Min. Max. 10 15 20 25 30 40 50 60
10 12 10-0.022 12+0.018 +0.148
+0.010
0.995 0.935 4 0.5 0.3 1010 1015 1020
12 14 12-0.027 14+0.018 1210 1215 1220
14 16 14-0.027 16+0.018 1410 1415 1420
15 17 15-0.027 17+0.018 1510 1515 1520
16 18 16-0.027 18+0.018 0.8 0.4 1610 1615 1620
18 20 18-0.027 20+0.021 +0.151
+0.010
1810 1815 1820 1825
20 23 20-0.033 23+0.021 +0.181
+0.020
1.490 1.430 2010 2015 2020 2025
22 25 22-0.033 25+0.021 6 2210 2215 2220 2225
24 27 24-0.033 27+0.021

1.0

0.5 2410 2415 2420 2425 2430
25 28 25-0.033 28+0.021   2515 2520 2525 2530
26 30 26-0.033 30+0.021 +0.205
+0.030
1.980 1.920   2615 2620 2625 2630
28 32 28-0.033 32+0.025   2815 2820 2825 2830 2840
30 34 30-0.033 34+0.025 1.2 0.6   3015 3020 3025 3030 3040
32 36 32-0.039 36+0.025   3215 3220 3225 3230 3240
35 39 35-0.039 39+0.025     3520 3525 3530 3540 3550
38 42 38-0.039 42+0.025 8     3820 3825 3830 3840 3850
40 44 40-0.039 44+0.025     4020 4025 4030 4040 4050
Unit:mm
d D Axle
h8
H7 Housing
bore
Installed
bearing d
Wall thickness Oil hole f1 f2 L 0-0.40
Min. Max. 25 30 40 50 60 80 90 100
45 50 45-0.039 50+0.025 +0.205
+0.030
2.460 2.400 8 1.5 1.0 4525 4530 4540 4550
50 55 50-0.039 55+0.030 +0.210
+0.030
  5030 5040 5050 5060
55 60 55-0.046 60+0.030   5530 5540 5550 5560
60 65 60-0.046 65+0.030   6030 6040 6050 6060
65 70 65-0.046 70+0.030   6530 6540 6550 6560
70 75 70-0.046 75+0.030   7030 7040 7050 7060 7080
75 80 75-0.046 80+0.030 9.5   7530 7540 7550 7560
80 85 80-0.046 85+0.035 +0.215
+0.030
    8040 8050 8060 8080
85 90 85-0.054 90+0.035   8530   8550 8560 8580   85100
90 95 90-0.054 95+0.035       9050 9060 9080   90100
95 100 95-0.054 100+0.035         9560 9580 9590 95100
100 105 100-0.054 105+0.035         10060 10080 10090 100100
105 110 105-0.054 110+0.035         10560 10580   105100
110 115 110-0.054 115+0.035         11060 11080   110100
115 120 115-0.054 120+0.035       11550   11580
120 125 120-0.054 125+0.040 +0.220
+0.030
      12050 12060     120100
125 130 125-0.063 130+0.040               125100
130 135 130-0.063 135+0.040         13060     130100
135 140 135-0.063 140+0.040         13560 13580
140 145 140-0.063 145+0.040         14060 14080   140100
150 155 150-0.063 155+0.040         15060 15080   150100
