大众汽车模具标准导向件

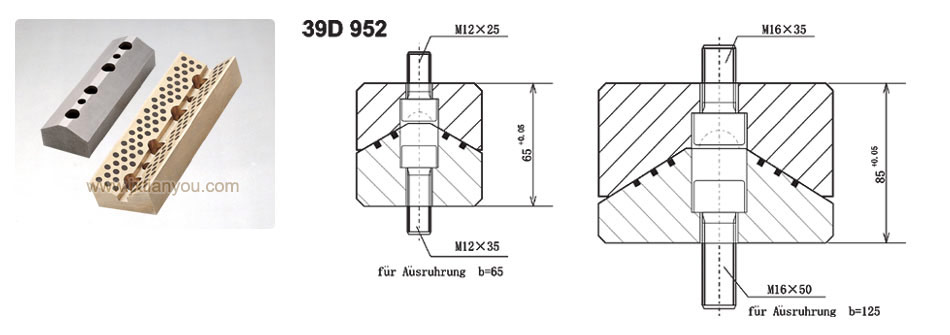

39D 952 尺寸表
Unit(单位)：mm
AusfÜhrung L1 L2
±0.2		 L3
±0.02		 L4
±0.2		 b
h6		 h1 h2
±0.01		 h3 h4 d1 d2 d3
H7		 r Schrb.Anzahl1)
10 150 125 100 - 65 35 18 22 8 13.5 20 12 7 2
11 200 175 150 -
12 250 225 200 125 3
13 300 275 250 150

20 150 125 100 - 125 60 28 34 15 17.5 26 16 10 2
21 200 175 150 -
22 250 225 200 125 3
23 300 275 250 150



AusfÜhrung L1 L2
±0.2		 L3
±0.02		 L4
±0.2		 b
h6		 h1
±0.01		 h3 h4 d1 d2 d3
H7		 d4 Schrb.Anzahl1)
40 150 125 100 - 65 47 3 20 13.5 20 12 14 2
41 200 175 150 -
42 250 225 200 125 3
43 300 275 250 150

50 150 125 100 - 125 57 5 15 17.5 26 16 18 2
51 200 175 150 -
52 250 225 200 125 3
53 300 275 250 150
