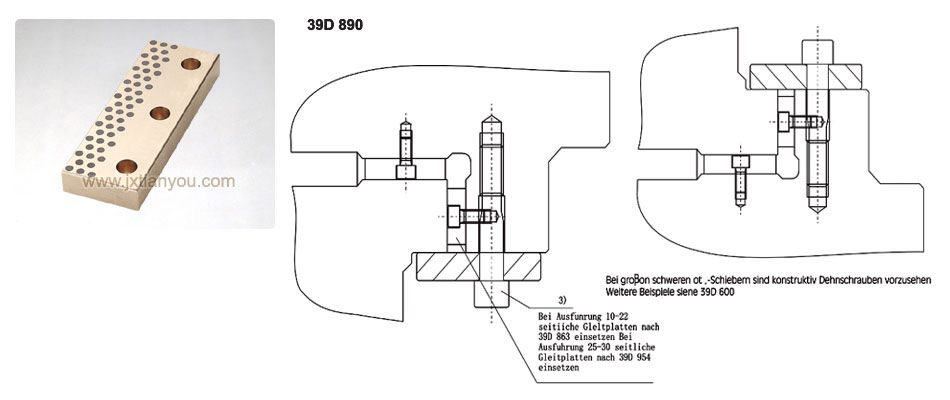

首 页 > 天佑产品分类 > 大众汽车模具标准导向件 > 39D 890
Email: sales@jxtianyou.com | English
首 页 > 天佑产品分类 > 大众汽车模具标准导向件 > 39D 890
| Unit(单位)：mm | |||||||||||
| AusfÜhrung | L1 | b | b1 | L2 | L3 | L4 | h | d | Zyl.-Schraube. | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Stk. | DIN ISO4762(DIN912) | ||||||||||
| 39D 890 | 25 | 160 | 85 | 60 | 45 | 70 | - | 30 | 22 | 2 | M20×70 (M20×130)3) |
| 26 | 200 | 110 | - | ||||||||
| 27 | 250 | - | 160 | 3 | |||||||
| 28 | 300 | - | 210 | ||||||||
| 29 | 350 | - | 260 | ||||||||
| 30 | 400 | 80 | 150 | 5 | |||||||
| 10 | 160 | 125 | 75 | 45 | 70 | - | 25 | 18 | 2 | M16×60 (M16×120)3) |
|
| 11 | 200 | 110 | - | ||||||||
| 12 | 250 | - | 160 | 3 | |||||||
| 13 | 400 | 80 | 150 | 5 | |||||||
| 15 | 160 | 70 | - | 30 | 22 | 2 | M20×70 (M20×130)3) |
||||
| 16 | 200 | 110 | - | ||||||||
| 17 | 250 | - | 160 | 3 | |||||||
| 19 | 300 | - | 210 | ||||||||
| 20 | 350 | - | 260 | ||||||||
| 18 | 400 | 80 | 150 160 240 |
5 | |||||||
| 21 | 450 | 50 | |||||||||
| 22 | 500 | ||||||||||
